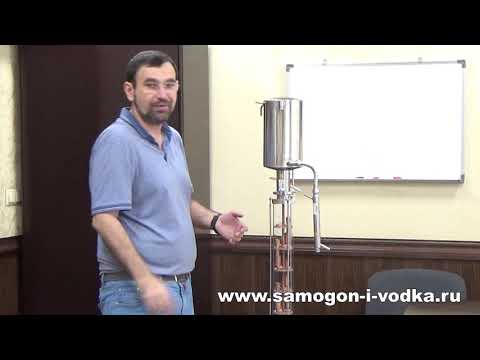

Дефлегматор ХД/7-4000-вакуум

Дефлегматор ХД/7-4000-вакуум - предназначен для конденсации поступающих в него из колонны (или из куба, в режиме дистилляции) спиртосодержащих паров.

После конденсации жидкость (флегма) частично возвращается в колонну для ее нормальной работы, а частично выводится в приемник продукта. Пропорции такого возврата/отбора в разных режимах работы выбираются оператором.

В режиме дистилляции возврат в куб не нужен, поэтому вся сконденсированная флегма выводится наружу.

Особенностью вакуумного дефлегматора является тот момент, что температура паров очень невысока (обычно 30-40С), поэтому площадь конденсатора очень велика. Проходное сечение тоже выбрано с таким учетом, чтобы скорость пара в нем была как можно ниже (для увеличения время контакта пара и охлаждающей жидкости). Поэтому на атмосфере такой дефлегматор вполне нормально работает на мощности 15-18кВт (зависит от температуры и величины подачи воды охлаждения).
На вакууме же, при комнатной воде в 24 С, максимальная мощность утилизации примерно 3кВт, при воде в 5-7 С - 4.5кВт. При этом расход воды от 100 до 200литров/час.

Характеристики:

• Штуцера охлаждения - резьбовое соединение 1/2";
• Диаметр штуцера отвода продукта - 8 мм;
• Разъем для подсоединения к кубу– быстросъемное соединение Сlamp (Кламп) 2,0" (DN50);
• Мощность нагрева куба в режиме ректификации, Вт - 3000-4500 Вт;
• Мощность нагрева куба в режиме дистилляции, Вт - до 5000 Вт.


В комплектацию не включены шланги подачи воды охлаждения, отбора продукта и хомуты с прокладками для соединения.
